FD4C15
Dutos Retangulares
Dutos Retangulares
FÁBRICA DE DUTOS
Desbobina, nivela, corta e dobra chapas de até 1,5 mm (#16).

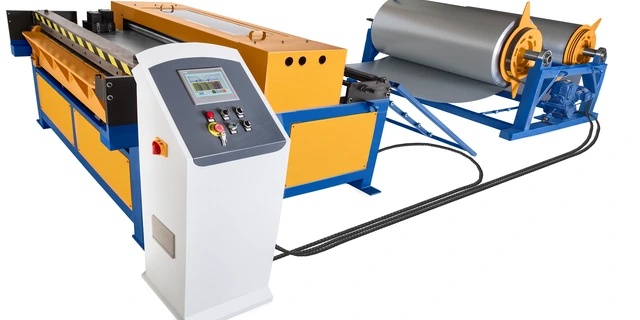

A FD4C15 automatiza a fabricação de dutos retangulares a partir de chapa em bobina. Em quatro etapas, a linha prepara a chapa, corta e entalha os cantos e executa as dobras programadas. O processo ajuda a manter as medidas das peças em produção seriada e facilita a montagem dos dutos.
A. Desbobinamento
O conjunto duplo permite manter duas bobinas no equipamento, o que agiliza a troca de material ou de espessura.
B. Nivelamento, vinco e corte
Os rolos nivelam a chapa e, quando selecionado, aplicam vincos que aumentam a rigidez da peça. A linha corta a chapa no comprimento programado.
C. Entalhe hidráulico
O sistema faz automaticamente os recortes nos cantos e prepara as peças para a conformação dos perfis TDC ou TDF, conforme a configuração selecionada.

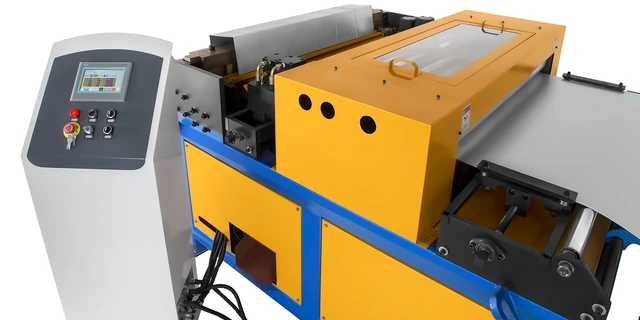

D. Dobra hidráulica com CNC
O comando CNC controla a posição das dobras de 90°. A linha pode fornecer peças planificadas, em L, em U ou com seção fechada, conforme a programação.
A. Desbobinamento
O conjunto duplo permite manter duas bobinas no equipamento, o que agiliza a troca de material ou de espessura.
B. Nivelamento, vinco e corte
Os rolos nivelam a chapa e, quando selecionado, aplicam vincos que aumentam a rigidez da peça. A linha corta a chapa no comprimento programado.
C. Entalhe hidráulico
O sistema faz automaticamente os recortes nos cantos e prepara as peças para a conformação dos perfis TDC ou TDF, conforme a configuração selecionada.
D. Dobra hidráulica com CNC
O comando CNC controla a posição das dobras de 90°. A linha pode fornecer peças planificadas, em L, em U ou com seção fechada, conforme a programação.
Peças produzidas
Duto L e TDC35/25
Perfil ou Junta e Chaveta
Opção Com ou Sem friso
Especificações técnicas
- Espessura de chapa: Até 1,5 mm (#16)
- Outras configurações: Versão de 1,2 mm (#18). Versão de 2,0 mm (#14) sob consulta.
- Velocidade: 16 m/min
- Capacidade de alimentação: 2 desbobinadores, até 10 t por bobina
- Peso: 2.800 kg
- Dimensões (A × L × P): 1,6 × 2,4 × 4,4 m (2 volumes)
- Potência e alimentação: 10,0 kW · 380 V · trifásico (3F)
- NCM: 8462.39.00
- Disponibilidade: Sob consulta
